MS152 SсaUT - Мобильный моторизированный сканер к паре антенных решеток М9170 для проведения двухстороннего механизированного УЗК сварных швов

MS152 SсaUT - Мобильный моторизированный сканер к паре антенных решеток М9170 для проведения двухстороннего механизированного УЗК сварных швов

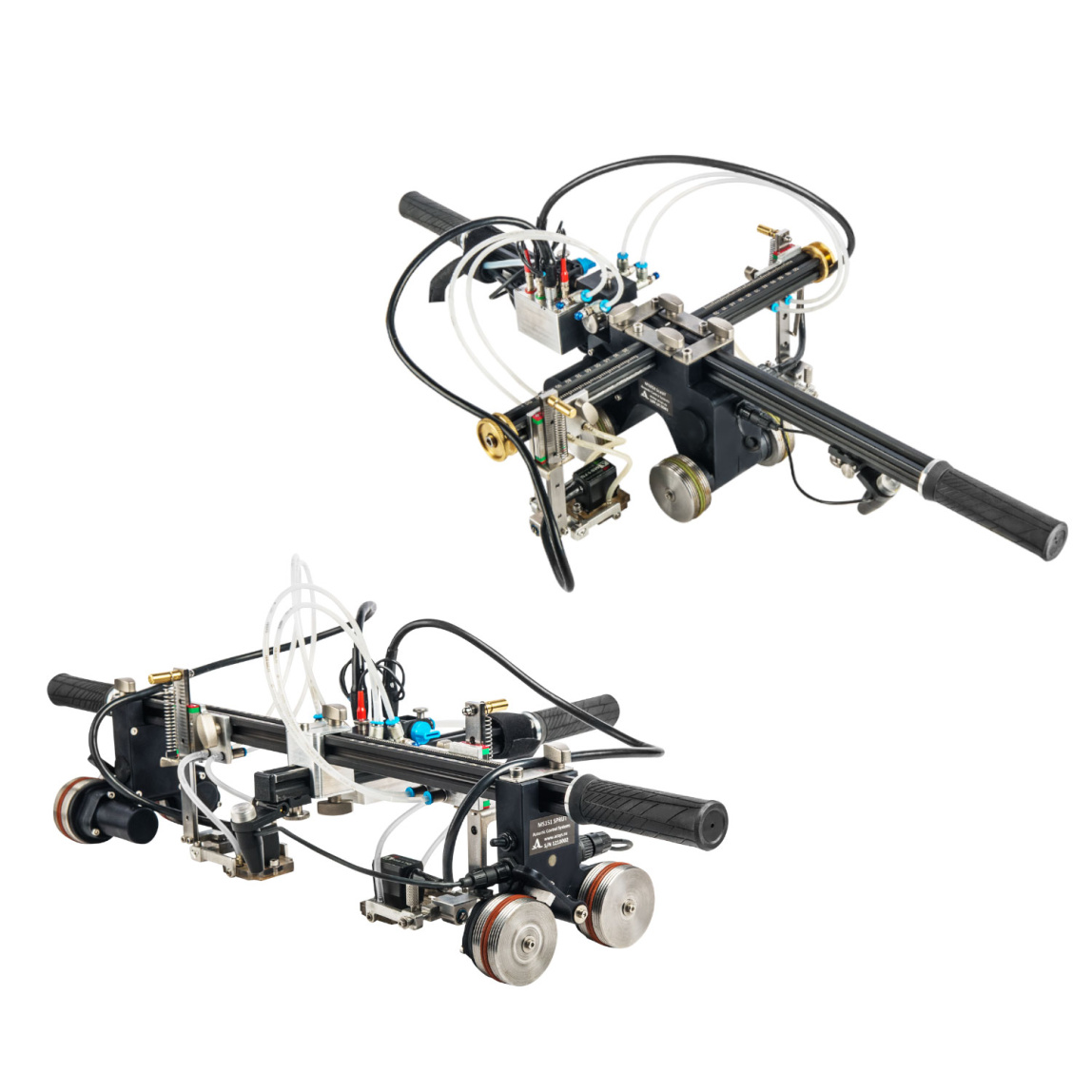

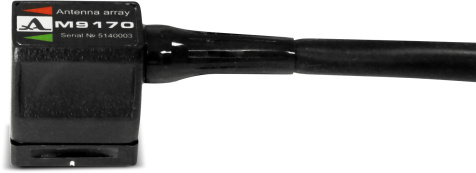

Мобильный моторизированный сканер MS152 ScaUT обеспечивает проведение механизированного контроля стыковых сварных швов плоских и трубных стальных объектов (диаметром от 114 мм). Сканер позиционирует установленные антенные решетки (АР) M9170 4.0V60R26X10CS, подключенные к ультразвуковому дефектоскопу А1550 IntroVisor, относительно оси сварного шва на выбранное расстояние. Сканер обеспечивает необходимое усилие прижатия АР к объекту контроля с целью соблюдения стабильного акустического контакта. Существует возможность отключения одной выбранной АР в процессе проведения контроля. С помощью баллона контактной жидкости объемом 2, 5 и 12 литров (на выбор) и комплекта соединительных трубок, переходов и клапанов обеспечивается автоматическая подача жидкости под рабочую поверхность АР. С помощью электрического двигателя, установленного на борту сканера, обеспечивается необходимая скорость сканирования сканера вдоль оси сварного шва.

Для проведения механизированного контроля две установленные в сканер антенные решетки необходимо соединить с мультиплексором, который подключен к электронному блоку ультразвукового дефектоскопа - томографа А1550 IntroVisor. Установленный в колесе сканера датчик пути, предназначенный для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor с помощью одинарного кабеля с разъемами 7280-5PG-300 - LEMO 00.304.

Ультразвуковой контроль осуществляется автоматическим перемещением сканера в несколько проходов (в зависимости от толщины объекта) вдоль оси сварного шва с соблюдением равного расстояния установленных перпендикулярно шву антенных решеток. Оператор может вручную подруливать сканер в процессе движения, ориентируясь на проекцию лазерного указателя. Магнитные колеса сканера обеспечивают его удержание на поверхности ферромагнитной трубы в вертикальном положении. Существует возможность записи полученных сканограмм (B, С, D - Сканы) в память прибора и дальнейшей передачи сохраненных данных на внешний компьютер. Используя специализированное программное обеспечение, производится анализ и комплексная оценка всего сварного соединения.

Опционально мобильный сканер MS152 ScaUT может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату. При этом время работы А1525 Solo с подключенным моторизированным сканером MS152 ScaUT составит не более двух часов.
