Описание

АВГУР-Т Модульная система

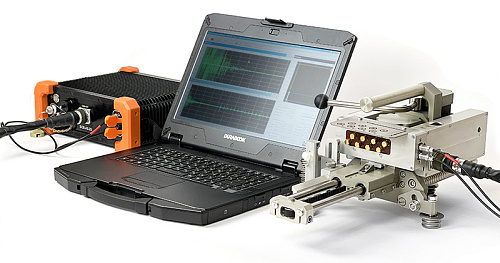

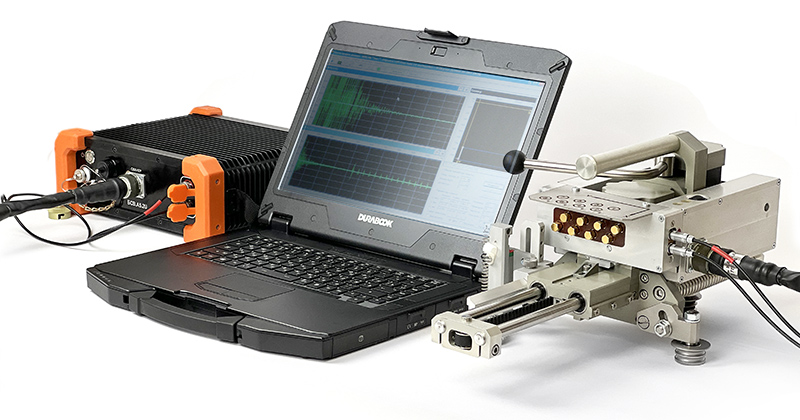

Системный блок АВГУР-Т с управляющим компьютером и сканирующими устройствами

Уникальные особенности системы АВГУР-Т

Автоматизированный УЗК
До 14 независимых каналов
Без вентилятора
Защита IP54
Скорость контроля до 80 мм/с
Лёгкая интеграция
Три режима работы: экспресс-режим контроля, поисковый контроль, измерительный контроль

Система АВГУР-Т обеспечивает:

поддержку режимов акустической голографии и TOFD;
выявление и визуализация дефектов, определение их размеров и координат;
проведение автоматизированного контроля изделий толщиной до 500 мм;
многофункциональную программу регистрации и анализа результатов контроля.

Разрешения на применения

Система АВГУР-Т внесена в государственный реестр средств измерений под № 71185-18, сроком действия до 2029 года
Система АВГУР-Т и технология проведения контроля с ее помощью внесены в Сводные реестры оборудования и аттестованных технологий, соответствующих техническим требованиям ОАО «Газпром» при выполнении работ по диагностике (в соответствии с СТО Газпром 2-3.5-046-2006).
Временная инструкция по ультразвуковому контролю сварных соединений и основного металла тройников сварных с накладками с применением системы АВГУР-Т, утверждена в департаменте по транспортировке, подземному хранению и использованию газа ОАО «Газпром» (скачать)
Инструкция по внутритрубному ультразвуковому контролю основного металла труб магистральных газопроводов с применением системы АВГУР-Т
Инструкция по автоматизированному ультразвуковому контролю сварных соединений газопроводов с применением системы АВГУР-Т
Разработан и зарегистрирован стандарт предприятия «Р Газпром 2-2.4-841-2014 Неразрушающий контроль и оценка работоспособности тройников сварных с накладками»
Утверждена ОАО «НИИХИММАШ» «СТО 00220256-021-2012 Инструкция по автоматизированному ультразвуковому контролю стыковых сварных соединений технологических трубопроводов и химической аппаратуры из сталей аустенитного и аустенито-ферритного классов системой АВГУР-Т».

Система АВГУР-Т. АУЗК сварных соединений на удалении до 2-х метров

Автоматический ультразвуковой контроль (АУЗК) сварных соединений на удалении до 2-х метров

АУЗК сварных соединений трубопроводов диаметрами 720-1420 мм
Контроль сварных швов на расстоянии до 2 м (многократное отражение от стенок трубы)
Высокая чувствительность контроля
Контроль швов со сложной геометрией шва
Изменение азимутального угла направления акустической оси

Система АВГУР-Т. Автоматический ультразвуковой контроль (АУЗК) тройников с накладкой

Автоматический ультразвуковой контроль (АУЗК) тройников с накладкой

Автоматизированное сканирование вдоль и поперёк оси трубопровода зонами 120 мм на 150 мм
Угол ввода ультразвука 70°
Не менее трёх УЗ преобразователей с различной азимутальной ориентацией (зависит от соотношения диаметров свариваемых труб)
Когерентная обработка (2D и 3D) для предельного повышения чувствительности и разрешающей способности

Система АВГУР-Т. Измерительный режим работы АУЗК

Измерительный режим работы АУЗК

Применение когерентных методов (акустическая голография)
Определение реальных размеров, типа и ориентации дефектов
Определение координат залегания несплошностей
Высокая производительность контроля
Голографические методы получения трёхмерных изображений дефектов
Автоматизированный контроль, документирование, автоматическое формирование заключений контроля в том числе в сварных соединениях из аустенитных материалов.

Характеристики

Наименование характеристики	Экспресс-режим контроля	Режим поискового контроля	Режим измерительного контроля
Абсолютная чувствительность	не менее 70 дБ
Предел допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмного тракта	не более 0,5 дБ	не более 0,5 дБ	не более 0,5 дБ
Длительность временной развёртки	не менее 1600 мкс	не менее 400 мкс	не менее 400 мкс
Предел допускаемой основной абсолютной погрешности измерений координат залегания и размеров дефектов в диапазоне рабочих частот 2,5 - 5 МГц	1600 мм	400 мм	400 мм
Полоса пропускания приёмного тракта по уровню -3 дБ	0,6 - 10 МГц	0,6 - 10 МГц	0,6 - 10 МГц
Диапазон регулировки амплитуды зондирующего импульса	25 - 250 В	25 - 250 В	25 - 250 В
Отклонение угла ввода от номинального значения для ПЭП с центральной частотой менее 2 МГц	± 2°
Отклонение угла ввода от номинального значения для ПЭП с центральной частотой 2 МГц и более	± 3°
Отклонение центральной частоты ПЭП от номинального значения	±10%
Время непрерывной работы при проведении контроля (без снижения достоверности результатов контроля)	8 ч
Средний срок службы системы	не менее 5 лет
Условия эксплуатации при диапазоне рабочих температур (для блоков системы)	1 - 40 °С
Условия эксплуатации при диапазоне рабочих температур (кроме системных блоков)	-30 ... +50 °С

Комплектация

Комплектация*

Блок системный (артикул D0160010)
Модуль МАЦП.UT2-А5.2 (артикул D0190005)
Модуль МУЗ-12.А5.2 (артикул D023004)
Модуль МУСК.А5.2 (артикул D023003)
Кабель Ethernet (артикул D0160011)
Блок питания (артикул D0160012)
Кабель питания 60 м (артикул D0160013)
Кабель подключения сканера (артикул D0160014)
Управляющий компьютер**
Упаковка

*Система эксплуатируется со сканером
**Вид управляющего компьютера может отличаться от фотографии.
